Quad#
表示平面中的四边形数学形状（也称为“quadrilateral”或“tetragon”），定义为四个 Point 对象的序列 ul, ur, ll, lr（方便地称为左上、右上、左下、右下）。
Quad 可以作为文本搜索方法（Page.search_for()）的结果获得，并且用于定义文本标记注解（参见例如 Page.add_squiggly_annot() 等方法），以及在几种绘制方法中（如 Page.draw_quad() / Shape.draw_quad(), Page.draw_oval()/ Shape.draw_quad()）。
注意

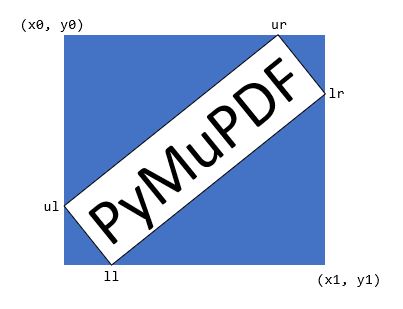

如果矩形的角通过旋转、缩放或平移 Matrix 进行变换，则结果 Quad 是矩形的（= 与矩形全等），即其所有角再次包含 90 度角。属性
Quad.is_rectangular检查一个 Quad 是否可以被认为是此类操作的结果。这并非适用于所有矩阵：例如，剪切矩阵产生平行四边形，而不可逆矩阵产生“退化”的四边形，如三角形或直线。
属性
Quad.rect获取包含它的矩形。反之，矩形现在具有属性Rect.quad和IRect.quad来获取它们各自的四边形版本。
方法 / 属性 |
简要描述 |
|---|---|
用矩阵变换 |
|
用点和矩阵变换 |
|
左上角点 |
|
右上角点 |
|
左下角点 |
|
右下角点 |
|
如果 Quad 是凸集，则为 True |
|
如果 Quad 是空集，则为 True |
|
如果 Quad 与矩形全等，则为 True |
|
最小包含 Rect |
|
最长宽度值 |
|
最长高度值 |
类 API
- class Quad#
- __init__(self)#
- __init__(self, ul, ur, ll, lr)#
- __init__(self, quad)#
- __init__(self, sequence)#
重载构造函数：“ul”、“ur”、“ll”、“lr”代表
point_like对象（四个角），“sequence”是包含四个point_like对象的 Python 序列。如果指定了“quad”，构造函数会创建一个新的副本。
不带参数时，创建一个由 Point(0, 0) 的 4 个副本组成的 quad。
- transform(matrix)#
通过使用矩阵变换每个角来修改四边形。
- 参数:
matrix (matrix_like) – 矩阵。
- morph(fixpoint, matrix)#
(1.17.0 版新增) 使用 point_like 作为固定点，通过 matrix-like“变形”Quad。
- 参数:
fixpoint (point_like) – 点。
matrix (matrix_like) – 矩阵。
- 返回:
一个新的 Quad（如果这是无限 Quad，则无操作）。

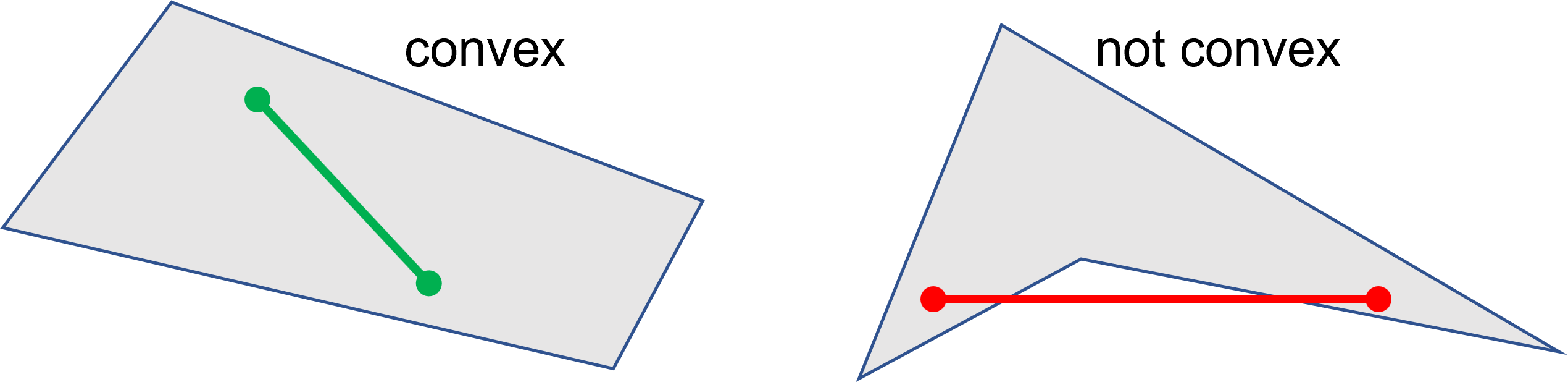

- is_convex#
1.16.1 版新增
检查 Quad 的任意两点，连接线上的所有点是否也属于 Quad。
- 类型:
bool
- is_empty#
如果包含面积为零，则为 True，这意味着至少有三个角在同一条线上。如果为 False，Quad 可能仍然是退化的或者根本不像四边形（三角形、平行四边形、梯形等）。
- 类型:
bool
- is_rectangular#
如果所有角都是 90 度，则为 True。这意味着 Quad 是凸的且不为空。
- 类型:
bool
- width#
顶部和底部最长边的长度。
- 类型:
float
- height#
左侧和右侧最长边的长度。
- 类型:
float
备注#
此类遵循序列协议，因此也可以通过索引处理组件。另请参阅 在 PyMuPDF 中使用 Python 序列作为参数。
代数和包含性检查#
从 v1.19.6 开始，Quad 可以像其他几何对象一样用于代数表达式——相应的限制已被解除。特别是，现在可以进行以下所有包含性检查组合
{Point | IRect | Rect | Quad} in {IRect | Rect | Quad}
请注意以下有趣的细节
对于矩形，只有其左上角点属于它。从 v1.19.0 开始，矩形被定义为“开放”，其底部和右侧边缘不属于它——包括相应的角。但对于 Quad，不存在“开放性”的概念，因此我们有以下有点令人惊讶的含义
>>> rect.br in rect
False
>>> # but:
>>> rect.br in rect.quad
True
